szumofon

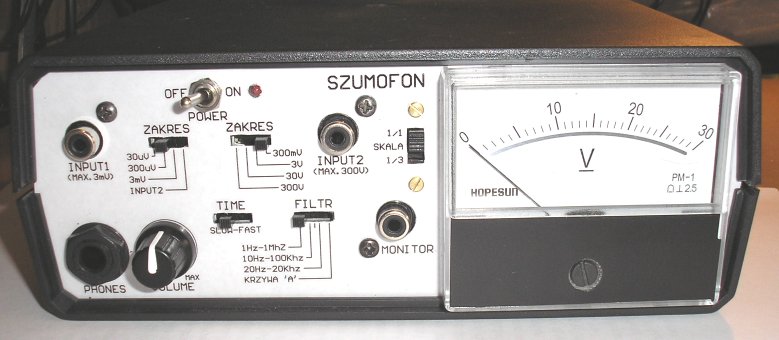

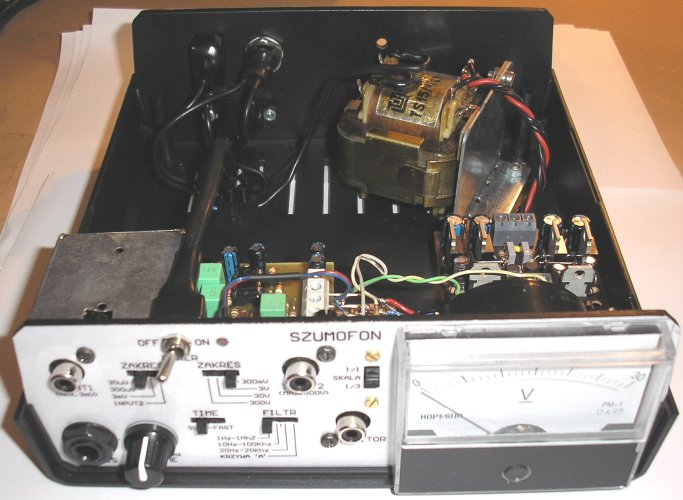

Szumofon czyli miernik szumów a bardziej profesjonalnie woltomierz napięcia zmiennego o zakresie pomiarowym 10uV do 300V w paśmie 1Hz-1Mhz. Przydatny do wyznaczania pasma przenoszenia wzmacniaczy bez konieczności posiadania oscyloskopu a głównie do pomiaru napięcia szumów. Do tego celu układ ma kilka przełączanych filtrów pasmowych:
- 1hz-1Mhz (full)
- 10hz-100khz
- 20hz-20khz
- krzywa ''A''

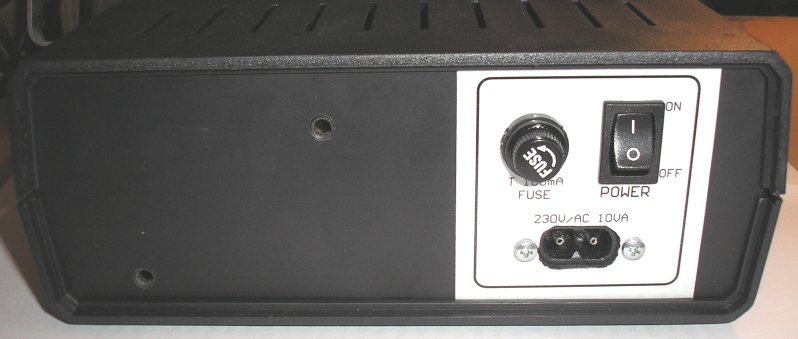

Wyjście w postaci napięcia stałego do dowolnego woltomierza o zakresie 1-2V. Dodatkowo wyjście monitora (oscyloskop lub analizator widma) i słuchawkowe do subiektywnej oceny szumów (brum czy szum).
Dzięki temu prostemu układowi każdy będzie mógł udoskonalić swój wzmacniacz dokonując rzeczywistych pomiarów szumów a nie tylko ich odsłuchu. Badanie wpływu wartości i jakości poszczególnych elementów będzie teraz znacznie prostsze.

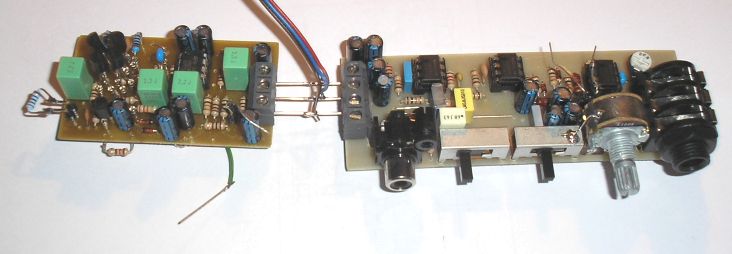

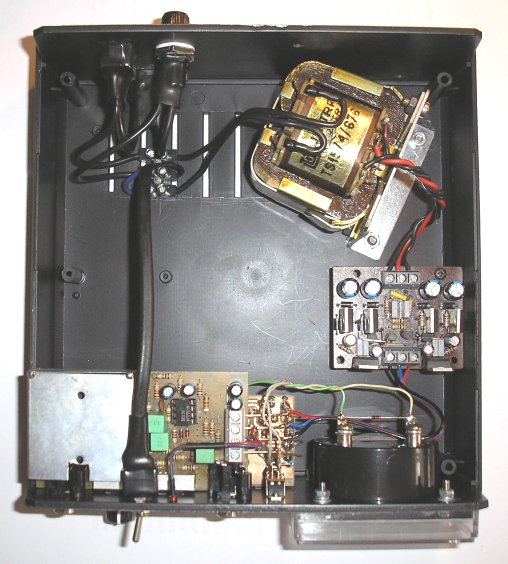

W rzeczywistości układ jest nisko szumnym wzmacniaczem o bardzo dużym wzmocnieniu (100.000x), wykonanie go na super nisko szumnych, drogich i trudno dostępnych scalakach byłoby zbyt proste dlatego układ wykonany jest na całkowicie dostępnych i tanich elementach, nie ustępując przy tym parametrom ''najlepszych''.
Pomiary parametrów prototypu:
- obliczony współczynnik szumów wejściowych 2n/√hz
- praktyczny szum wyjściowy 0,2-1,5uV (zależnie od pasma pomiarowego)
- najniższy zakres pomiarowy 10uV, najwyższy 300V
- impedancja wejsciowa ok. 100kom
- pasmo przenoszenia 4-10hz do 250-500khz (zależnie od zakresu pom.)
