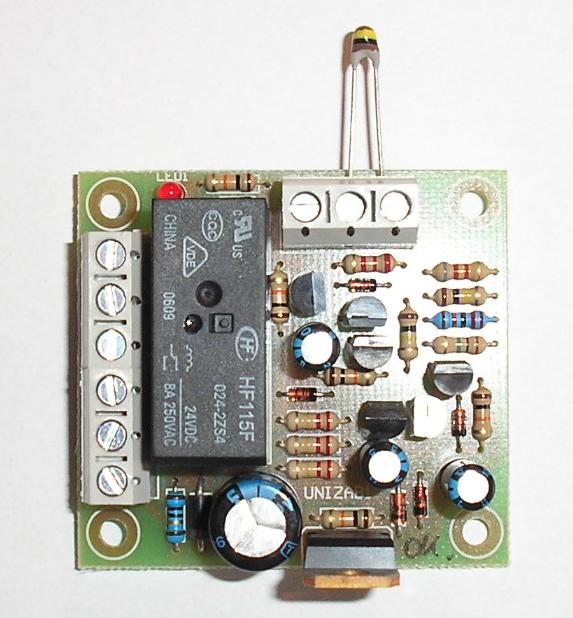

Moduł przeznaczony jest do zamontowania w obudowie wzmacniacza.

Realizowane funkcje to:

• Opóźnione załączanie głośników (ok. 5sekund)

• Szybkie odłączanie głośników

• Zabezpieczenie głośników przed składową stałą (DC)

• Zabezpieczenie termiczne

dodatkowo: możliwość zmiany temperatury wyłączenia oraz napięcia zabezpieczenia podnapięciowego.

Dane techniczne:

Zasilanie z zasilacza wzmacniacza: stałe 32-100V lub zmienne 26-70V (max 25mA)

Znamionowy prąd styków przekaźników: 8A/kanał (opcjonalnie 16A /1kanal)

Detekcja napięcia stałego > +-2V (max +-100V)
Wyłączenie termiczne Ok. 90*C ponowne włączenie ok. 80*C

Przyłączenia: złącza AK, przewód max. 1,5mm2
Wymiary modułu: 50mm x 46mm
Rozstaw otworów mocujących 42mm x 38mm (4 x 3,2mm)

UWAGA!

• Podane zostały minimalne napięcia pracy poniżej których detektor podnapięciowy odłączy głośniki (układ tak rozpoznaje wyłączenie z sieci), ze względu na spadki napięcia zasilacza i napięcia sieci transformator zasilający powinien mieć napięcie >30V.

• Szybkie odłączanie głośników jest możliwe tylko przy zasilaniu napięciem zmiennym. W przypadku zasilania napięciem stałym układ wyłączy głośniki dopiero jak napięcie spadnie <31V (możliwa jest zmiana tego napiecia).

• Termistor(y) NTC powinien być zainstalowany na radiatorze końcówek mocy tak, aby żadne z jego wyprowadzeń nie dotykało radiatora, na jednym z wyprowadzeń panuje potencjał masy i jeśli radiator jest podłączony do niej to takie zwarcie niczym nie grozi, zwarcie drugim wyprowadzeniem spowoduje tylko zadziałanie zabezpieczenia, zwierając termistor możemy sprawdzić poprawność doprowadzeń i działania zabezpieczenia.

• Tranzystor mocy na module wymaga niewielkiego radiatora przy napięciach zasilania >+80V (AC 60V) Wtedy zalecana jest wymiana tranzystora na izolowany co ułatwi bezpieczny montaż radiatora (na obudowie tego tranzystora występuje niebezpieczne wysokie napięcie).

• Układ nie obsługuje prawidłowo stereofonicznych końcówek mostkowych!
