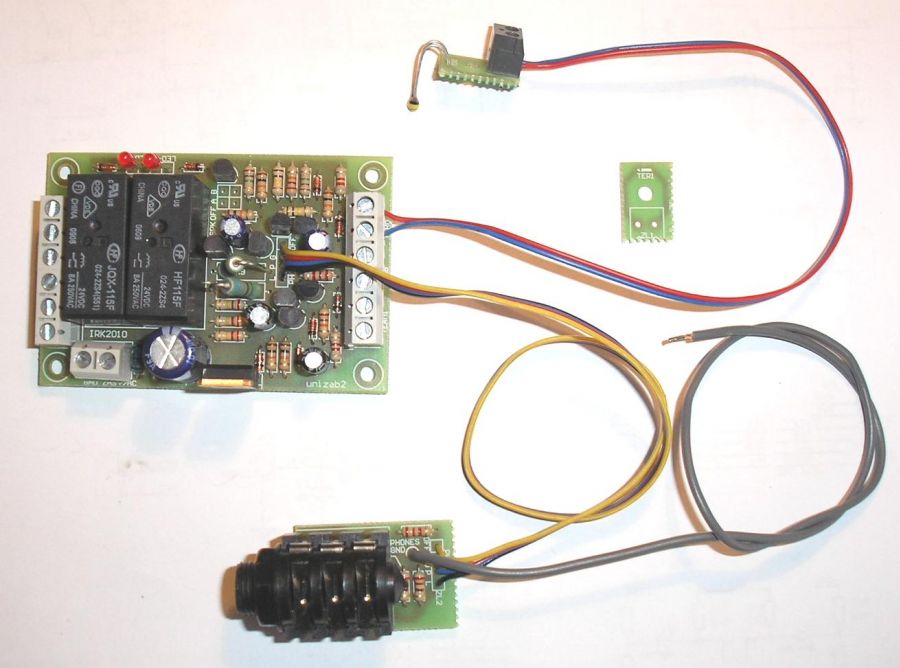

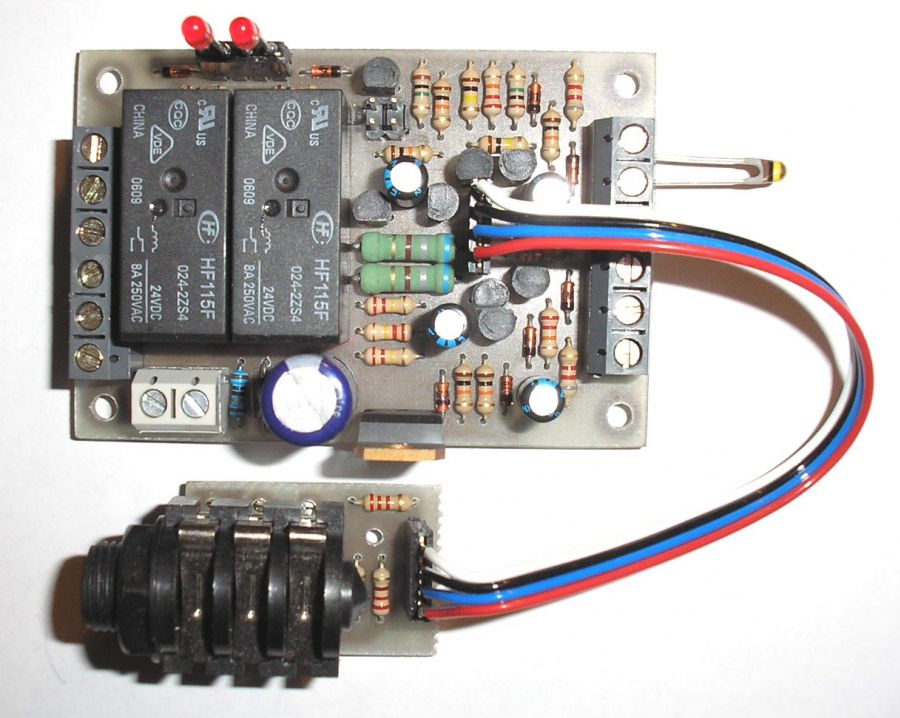

Układ zabezpieczeń do wzmacniacza unizab2
Moduł przeznaczony jest do zamontowania w obudowie wzmacniacza.
Realizowane funkcje to:
- Opóźnione załączanie głośników (ok. 5sekund)
- Szybkie odłączanie głośników
- Zabezpieczenie głośników przed składową stałą (DC)
- Zabezpieczenie termiczne (podwójne)
- Możliwość przełączania par kolumn A/B (sygnalizacja LED)

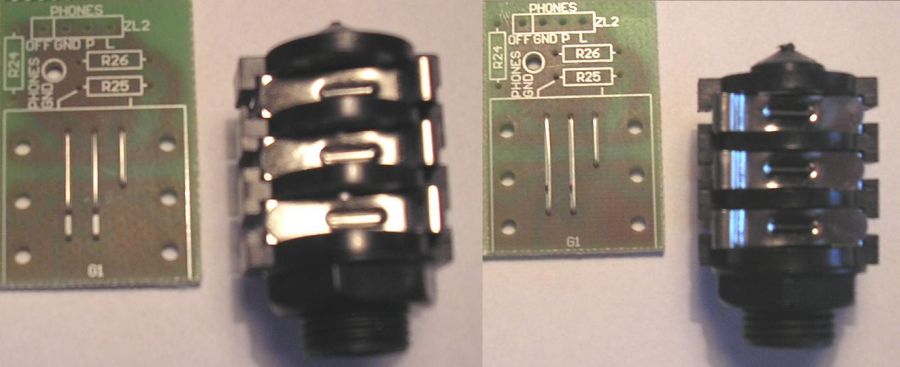

- Wyjście słuchawkowe (włożenie wtyku słuchawkowego odłącza głośniki)
- Dwa wejścia detektora prądu z końcówek mocy (zabezpieczenie zwarciowe)
Dodatkowo: możliwość zmiany temperatury wyłączenia oraz napięcia zabezpieczenia podnapięciowego.
Dane techniczne:
Zasilanie z zasilacza wzmacniacza: stałe 32-100V lub zmienne 26-70V (max 50mA)
Znamionowy prąd styków przekaźników: 8A/kanał (opcjonalnie 16A–bez przełączania A/B)
Detekcja napięcia stałego > +-2V (max +-100V)
Wyłączenie termiczne Ok. 90*C ponowne włączenie ok. 80*C
Przyłączenia: złącza AK, przewód max. 1,5mm2
Wymiary modułu: 73mm x 49mm
Rozstaw otworów mocujących 65mm x 41mm (4 x 3,2mm)
UWAGA!

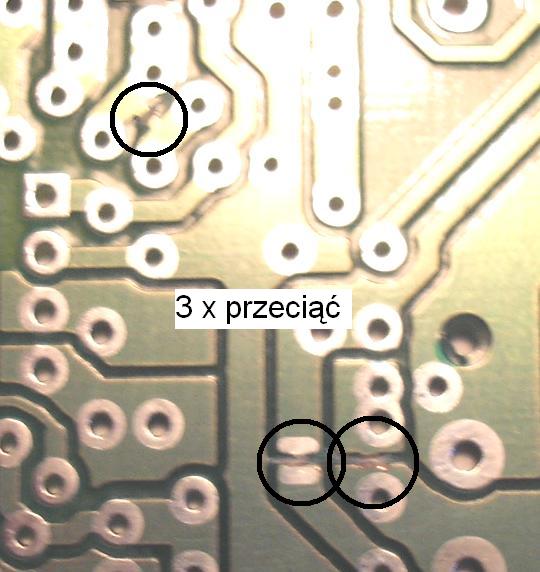

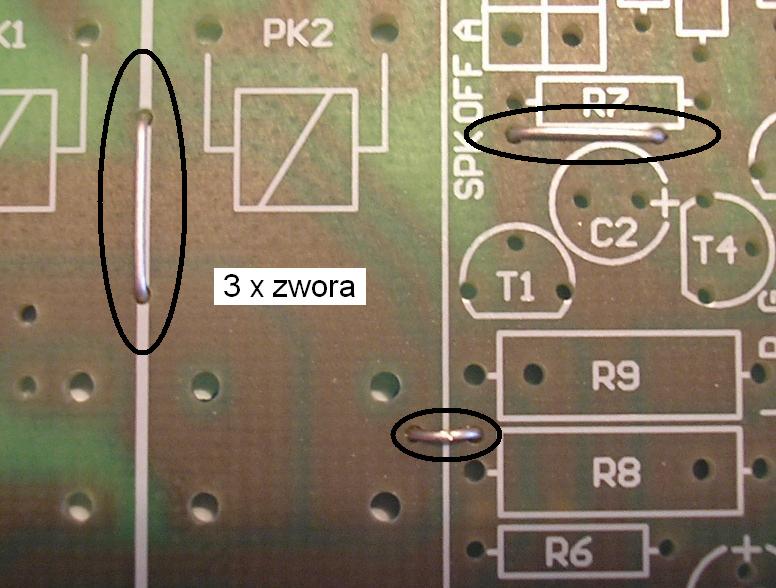

- Wyjście słuchawkowe nie ma żadnych zabezpieczeń! W przypadku rezygnacji z przełączania par kolumn drugi przekaźnik (SPK-B) może być wykorzystany do załączania słuchawek co zapewni im pełne zabezpieczenia, konieczne niewielkie przeróbki zaznaczone na zdjęciach.
- W przypadku rezygnacji z gniazda słuchawkowego należy zewrzeć pin 1 z 2 jego złącza. Bez tego układ nie załączy przekaźników tak jakby rozpoznał włożenie wtyku słuchawkowego.
- Podane zostały minimalne napięcia pracy poniżej których detektor podnapięciowy odłączy głośniki (układ tak rozpoznaje wyłączenie z sieci), ze względu na spadki napięcia zasilacza i napięcia sieci transformator zasilający powinien mieć napięcie >30V.
- Szybkie odłączanie głośników jest możliwe tylko przy zasilaniu napięciem zmiennym. W przypadku zasilania napięciem stałym układ wyłączy głośniki dopiero jak napięcie spadnie <31V (możliwa jest zmiana tego napiecia).
Termistor(y) NTC powinien być zainstalowany na radiatorze końcówek mocy tak, aby żadne z jego wyprowadzeń nie dotykało radiatora, na jednym z wyprowadzeń panuje potencjał masy i jeśli radiator jest podłączony do niej to takie zwarcie niczym nie grozi, zwarcie drugim wyprowadzeniem spowoduje tylko zadziałanie zabezpieczenia, zwierając termistor możemy sprawdzić poprawność doprowadzeń i działania zabezpieczenia. Zamocowanie do radiatora miniaturowych termistorów ułatwią odłamywane płytki montażowe.
- Tranzystor mocy na module wymaga niewielkiego radiatora przy napięciach zasilania >+50V (AC 35V) dla dwóch przekaźników i >+80V (AC 50V) dla jednego przekaźnika. Wtedy zalecana jest wymiana tranzystora na izolowany co ułatwi bezpieczny montaż radiatora (na obudowie tego tranzystora występuje niebezpieczne wysokie napięcie).
- Układ nie obsługuje prawidłowo stereofonicznych końcówek mostkowych!
- Istnieje możliwość pracy jako selektor wzmacniaczy tzn. przy wyłączeniu naszego wzmacniacza układ przyjmie zewnętrzny sygnał ze wzmacniacza (np. amplitunera kina domowego) i przekaże go na głośniki po uruchomieniu sygnał zewnętrzny zostanie odłączony a do głośników zostanie podłączona wewnętrzna końcówka mocy (opcja tylko dla zaawansowanych).
